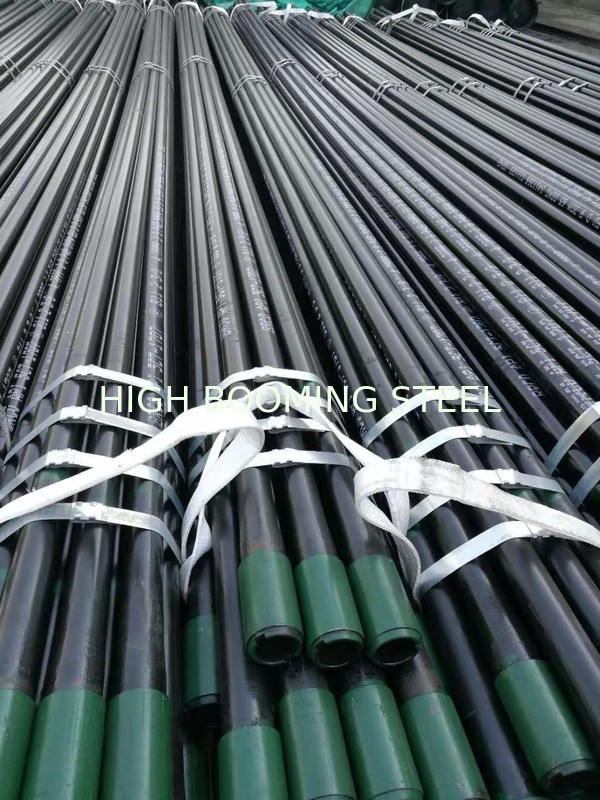

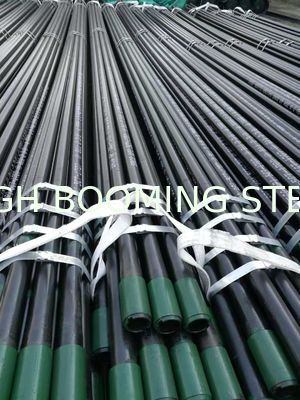

La junta del perrito es una colocación de uso general en la conexión de tubo industrial. Según diversas conexiones, puede ser dividida generalmente en tipos del hilo y del reborde. El tipo roscado se puede clasificar más a fondo en el hilo externo principal dos, el solo hilo externo principal, y tipos externos principales planos del hilo. Además, las caídas del producto en la tubería y los tipos de la cubierta basados en diversas aplicaciones.
Este accesorio para la tubería es realmente una sección corta de la tubería. Comparado con la tubería, es apenas diferente de largo. El producto es manufacturado conforme a la especificación 5CT, 5B y otros estándares relacionados, y marcado del API con el logotipo del API. Podemos producir una variedad de juntas trastornadas planas del perrito del extremo y de la tubería del externo con J, N, L, y otras especificaciones de acero del grado y diversas.
Funcionamiento técnico
1. El cuerpo del tubo disfruta de fuerza mecánica grande y de buen funcionamiento total.
2. El hilo es procesado por las máquinas herramientas CNC dedicadas, que aseguran la alta precisión, el uso confiable, y la larga vida.
3. El acoplamiento adopta fosfatar o el cobrizado, que garantiza buena resistencia de desgaste.
Especificaciones
Tamaño: 2 3/8" - 20"
Material: J55, K55, N80, L80, P110, etc.
Longitud:
los 0.61m, los 0.91m, el 1.22m, el 1.83m, los 2.44m, los 3.05m, los 3.66m, tolerancia: ±0.076
2 pies, 3 pies, 4 pies, 6 pies, 8 pies, 10 pies, 12 pies, tolerancia: ±3in
Longitudes de la gama
| |
Gama 1 |
Gama 2 |
Gama 3 |
| EL ENCAJONAR |
|
|
|
| Longitud total de la gama, inclusiva |
16,0 a 25,0 |
25,0 a 34,0 |
34,0 a 48,0 |
| Longitud de la gama para el 95% o más de la carretada (a) |
|
|
|
| Variación permitida, máximo. |
6,0 |
5,0 |
6,0 |
| Longitud permitida, mínima. |
18,0 |
28,0 |
36,0 |
| TUBERÍA ROSCADA Y JUNTADA Y CUBIERTA USADAS COMO TUBERÍA |
|
|
|
| Longitud total de la gama, inclusiva |
20,0 a 24,0 b |
28,0 a 32,0 c |
38,0 a 42,0 d |
| Longitud de la gama para el 100% de la carretada (a) |
|
|
|
| Variación permitida, máximo. |
2,0 |
2,0 |
2,0 |
| CONEXIONES INTEGRALES de la TUBERÍA (IJ/PE incluyendo e IJ/SF) |
|
|
|
| Longitud total de la gama, inclusiva |
20,0 a 26,0 b |
28,0 a 34,0 |
38,0 a 45,0 |
| Longitud de la gama para el 100% de la carretada a |
2,0 |
2,0 |
2,0 |
| Variación permitida, máximo. |
|
|
|
| JUNTAS DEL PROGRAMA POTENCIALMENTE NO DESEADO |
± 3 de la tolerancia de e de las longitudes 2, 3, 4, 6, 8, 10 y 12 adentro |
las tolerancias de una carretada no se aplicarán a los artículos de la orden de menos de 40 000 libras del tubo. Para cualquier carretada de 40 000 libras o más del tubo que se envía al destino final sin transferencia o retiro del coche, la tolerancia se aplicará a cada coche. Para cualquier artículo de la orden que consiste en más de 40 000 libras del tubo que es enviado de la instalación del fabricante por el carril, pero no al destino final, la tolerancia de la carretada se aplicará a la cantidad total de tubo enviada en el artículo de la orden, pero no a las carretadas individuales.
b por el acuerdo entre el comprador y el fabricante la longitud máxima se puede aumentar a 28,0 pies.
c por el acuerdo entre el comprador y el fabricante la longitud máxima se puede aumentar a 34,0 pies.
d por el acuerdo entre el comprador y el fabricante, la longitud máxima se puede aumentar a 45,0 pies.
e las juntas del perrito de 2 pies se puede suministrar hasta 3 pies de largo por el acuerdo entre el comprador y el fabricante, y las longitudes con excepción de ésas enumeradas se pueden suministrar por el acuerdo entre el comprador y el fabricante. |
Tamaño estándar de la deriva
| Producto y etiqueta 1 |
Tamaño estándar Min. del mandril de la deriva. |
| |
Longitud |
Diámetro |
| El encajonar |
|
|
| < 9-5="">
| 152 |
d - 3,18 |
| W 9-5/8 a u 13-3/8 |
305 |
d - 3,97 |
| > 13-3/8 |
305 |
d - 4,76 |
| Tubería a, b |
|
|
| u 2-7/8 |
1 067 |
d - 2,38 |
| > 2-7/8 a u 8-5/8 |
1 067 |
d - 3,18 |
| > 8-5/8 a < 10-3="">
| 1 067 |
d - 3,97 |
una tubería de la Integral-junta será probada antes de trastornar con un mandril de la deriva como se muestra, y también será deriva probada en el extremo del perno, después de trastornar, con un mandril cilíndrico 1 de la deriva 067 milímetros de largo y el diu - 0,38 milímetros de diámetro (véase la tabla C. 26, Col. 6 para el diu de espec. del API. 5CT).
la cubierta de b clasifica más grande que la etiqueta 1: 4-1/2 pero más pequeño que la etiqueta 1: 10-3/4 especificado por el comprador que se utilizará en servicio de la tubería será marcado como se especifica en la cláusula 11 de espec. del API. 5CT. |
Como un fabricante y proveedor profesionales de la junta del perrito en China, nuestra compañía proporciona una amplia gama de productos que incluye la cubierta del API, el tubo de la pantalla, el acoplamiento del API, la tubería del API, y más.
